Funk-Telemetrie
Datenรผbertragung in Echtzeit
Die PhoenixTM PTM1200-Datenlogger kรถnnen mit einer Funk-Telemetrieoption angeboten werden, um Temperaturdaten รผber ein RF-Signal aus dem Ofen heraus zu รผbertragen. Durch die Live-Abfrage und Analyse dieser Daten mit der PhoenixTM Thermal View-Software kรถnnen die Einstellungen des laufenden Prozesses dargestellt und ggf. geรคndert, bzw. angepasst, werden.
Fรผr Prozesse, die Echtzeitdaten erfordern, in denen aber eine Messung mit Schleppkabeln nicht mรถglich ist, wie
- รfen mit Schleusen
- Vakuumรถfen mit mehreren Kammern
- รfen mit automatischen Tรผren
Vorteile der Messung ohne Schleppkabel
- Keine Kabelverbindung nach auรen durch “halb” geschlossene Tรผren

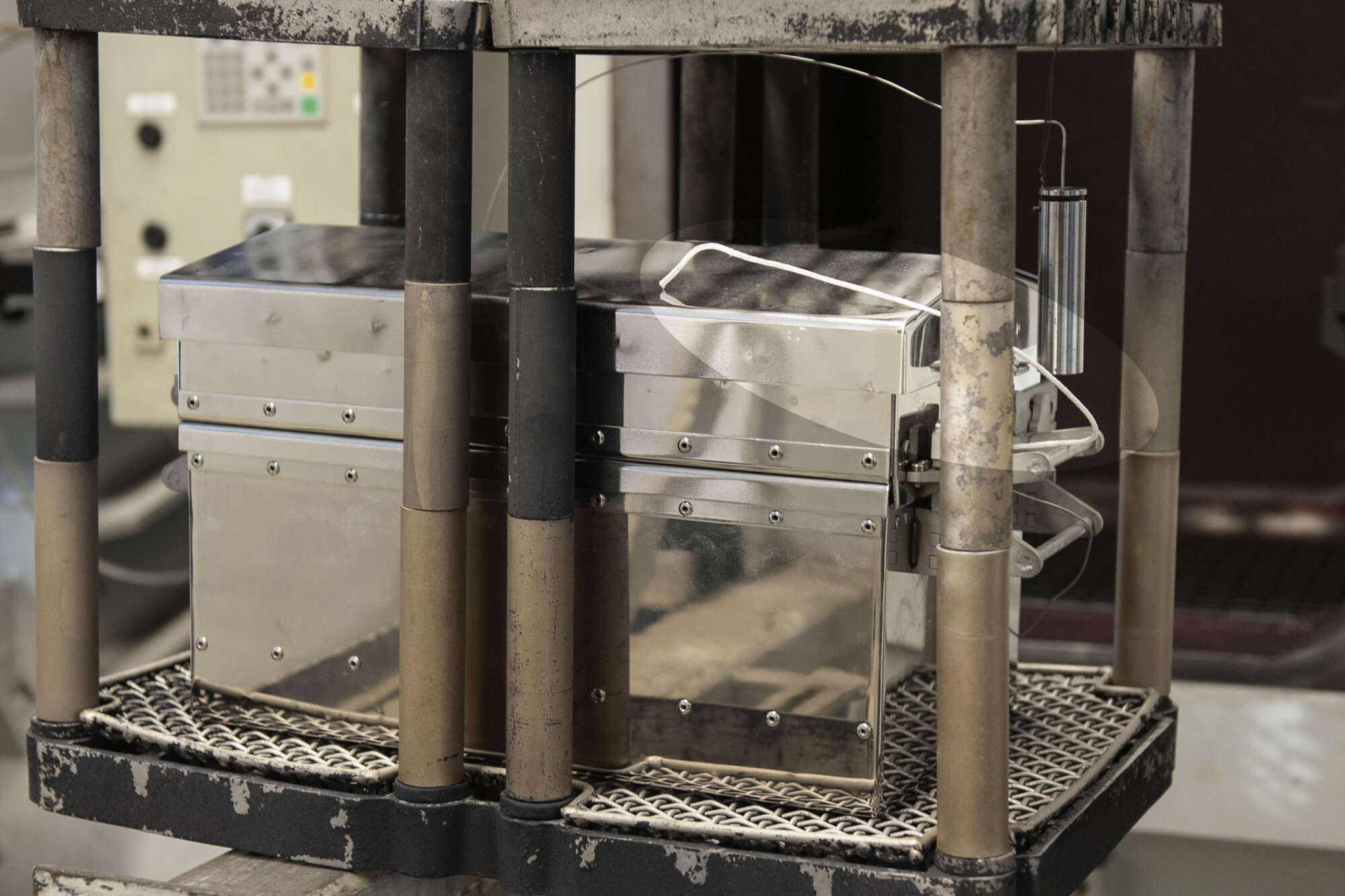

- Die Charge wird vor dem Ofen vorbereitet und wird wie eine Produktionscharge behandelt
- Kein aufwendiges Vorbereiten des Ofens mit z.B. Abkรผhlen und Wiederaufheizen
- Prozesse mit integriertem Abschreckbad
- Automatisch beladene รfen
- รfen in denen das Produkt rotiert
- Die Messung benรถtigt nur die Ofenzeit fรผr einen Chargenplatz.
- Deutlich kรผrzere Messfรผhler und damit reduzierte Kosten.
- Nur sehr geringes Risiko eines Thermoelement Bruchs.
- Das System wird wie eine Produktionscharge behandelt und braucht keine stรคndige Kontrolle.
- Die Analyse der Daten ist via Funk auch entfernt vom Ofen mรถglich.

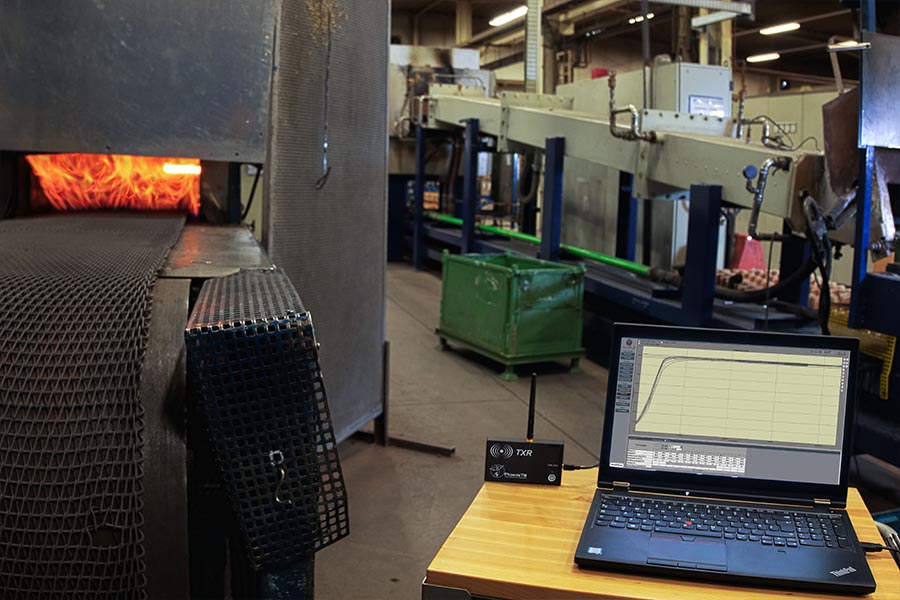

Echtzeit Daten und Steuerung des Loggers via Funk

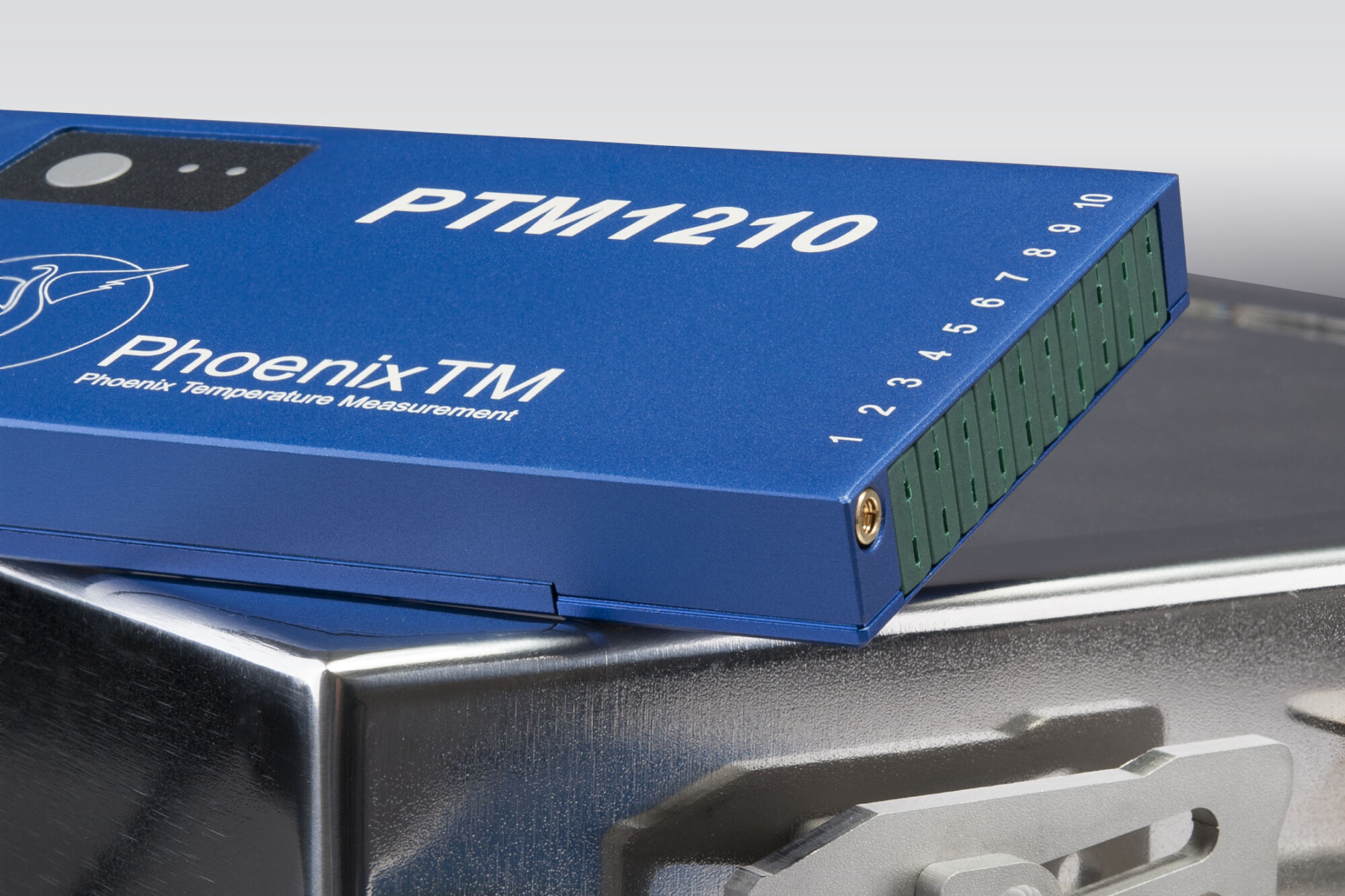

Mit dem mit einem Sender und einer Hochtemperaturantenne ausgestatteten PhoenixTM-Datenlogger kรถnnen gemessene Temperaturdaten nicht nur im Loggerspeicher gespeichert, sondern gleichzeitig an einen Empfรคnger auรerhalb des Ofens รผbertragen werden. Die Kommunikationsverbindung ist bidirektional. Direkt aus dem Thermal View-Softwarepaket kรถnnen Prozessdaten live รผberprรผft und analysiert werden. Der Datenlogger kann auch wรคhrend des Prozesses gesteuert werden (Logger-Status, Stopp, Zurรผcksetzen und sogar Herunterladen).
Keine Daten-Lรผcken
Es kann Situationen geben, in denen das Funk-Signal nicht empfangen werden kann (Quench-Bad, System Transport…) oder wenn der รberwachungs-PC nicht verfรผgbar / in Reichweite ist. Um diese Lรผcken zu vermeiden, ist die PhoenixTM Telemetrie bidirektional. Das heiรt, dass nicht nur Daten in eine Richtung gesendet werden, sondern auch der PC eine Aufforderung zum Logger senden kann, um die Daten ein weiteres Mal zu รผbertragen.
Optimierung der Reichweite รผber ein modulares Funk System

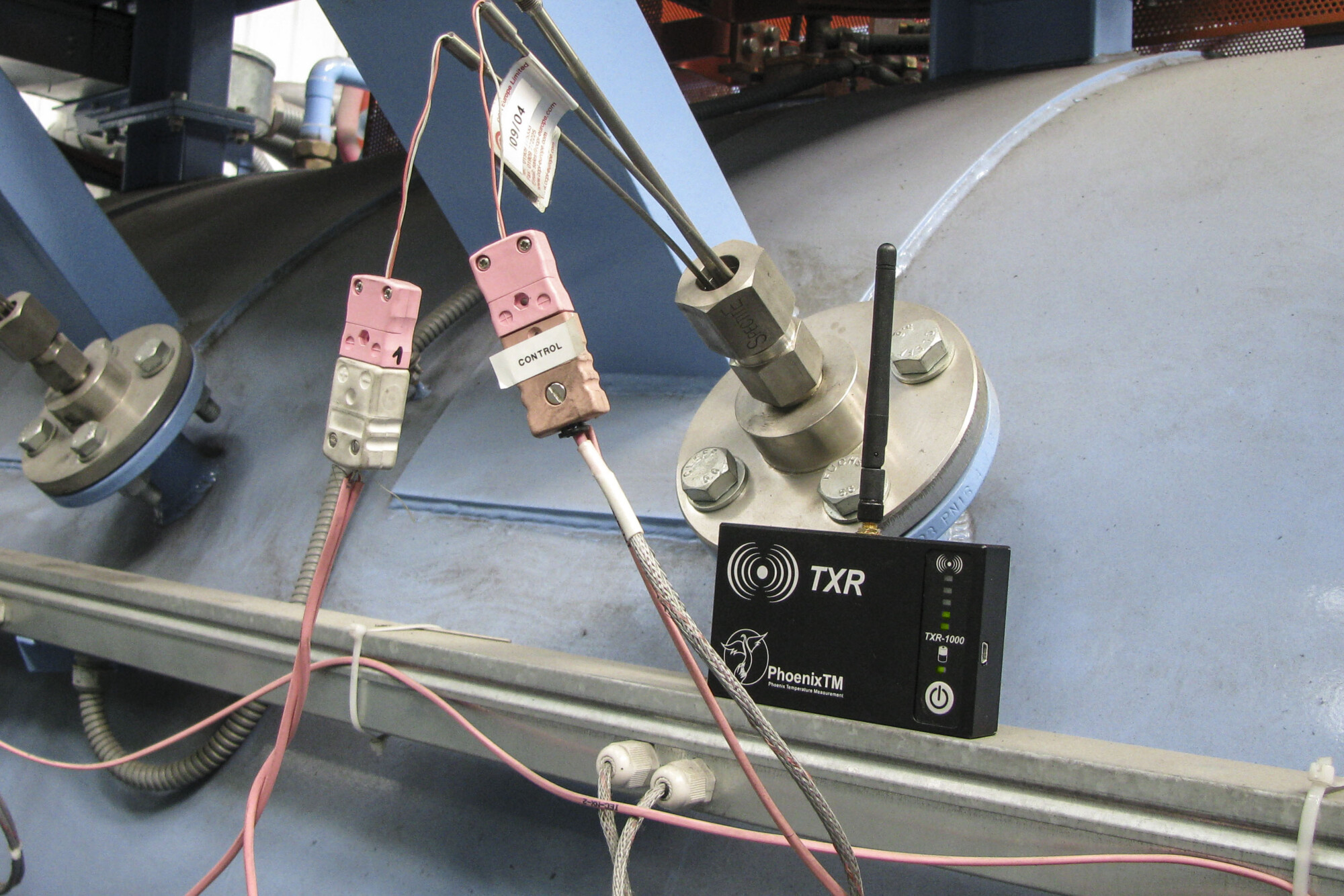

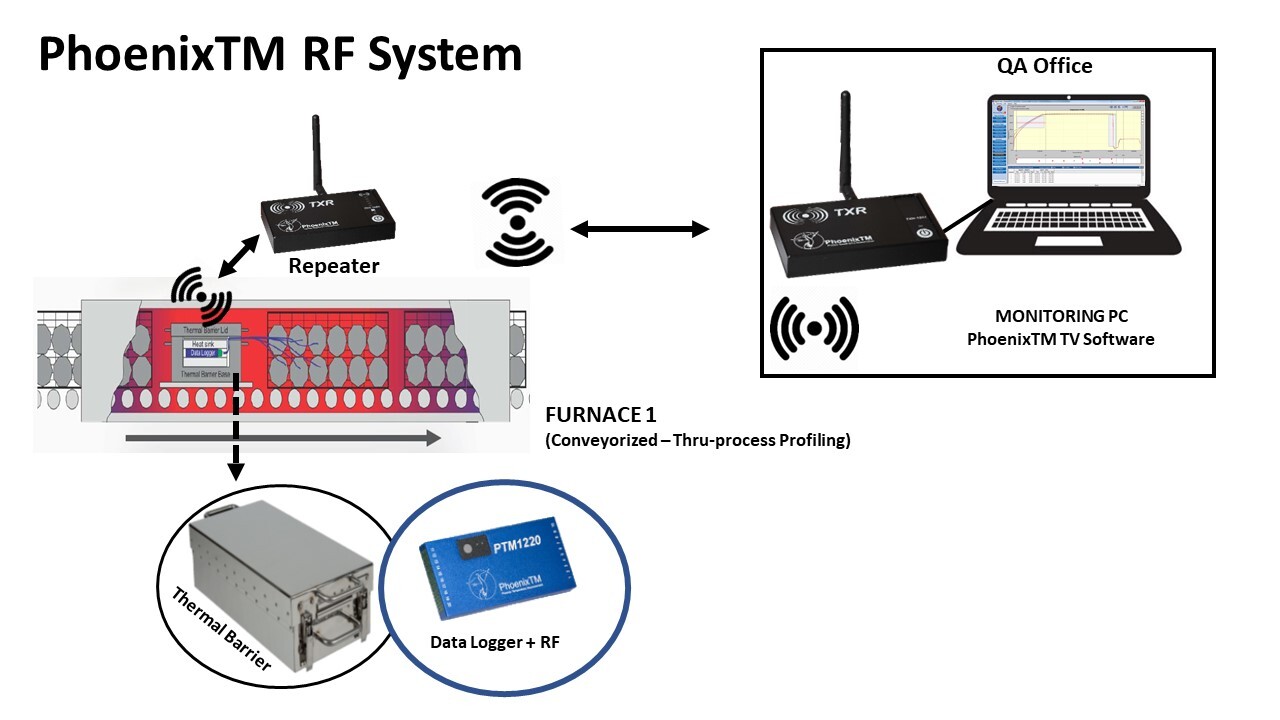

Die Reichweite des Funk-Signals kann mit Hilfe von sogenannten Repeatern vergrรถรert werden. Ein Repeater empfรคngt das Signal des Loggers oder eines anderen Repeaters, und sendet es zum Empfรคnger oder einem weiteren Repeater. Dieses Netzwerk baut sich selbststรคndig auf. Die Repeater sind batteriebetrieben und kรถnnen so beliebig platziert werden. Das PhoenixTM RF-Telemetriesystem kann entweder in kontinuierlichen Wรคrmebehandlungsprozessen oder Kammerรถfen angewendet werden. Das Repeater-Netzwerk kann fรผr die รberwachung eines langen kontinuierlichen Ofens genutzt werden, oder alternativ fรผr TUS-Operationen in verschiedenen isolierten unabhรคngigen Chargenรถfen.
| Technische Daten | ||||
| Region | Universal | Europa | Nord- und Sรผdamerika | China |
| Router Model | TXR1000-TX | TXR1000-TE | TXR1000-TU | TXR1000-TC |
| Transmitter Model | -TX | -TE | -TU | -TC |
| Koordinator Model | TXR1001-TX | TXR1001-TE | TXR1001-TU | TXR1001-TC |
| Frequenz | 2.4 GHz | 868MHz | 915 MHz | 780 MHz |
| Ausgangsleistung | +3 dBm | +5 dBm | +5 dBm | +5 dBm |
| รbertragungsgeschwindigkeit | 250 Kbits/s | 40 Kbits/s | 40 Kbits/s | 40 Kbits/s |
| Stromversorgung | Batterien | Batterien | Batterien | Batterien |
| Reichweite (Freifeld) | 150m+ / 500 ft+ | 300m+ / 1000ft+ | 300m + / 1000ft+ | 300m + / 1000ft+ |
| Max. Anzahl Router | Bis zu 5 | |||
| Abmessungen | 700 H x 122 W x 20 D (mm) / 2.75 H x 4.8 W x 0.8 H (inch) | |||
| Power Source (TXR1001): | USB (PC) | |||
| Power Source (TXR1000): | 2 x โAAโ Alkalische Batterien oder USB Netzteil | |||
| Benรถtigte Software | SW15, SW25, SW35, SW45 (Nicht mรถglich mit SW05) | |||
| Betriebstemperatur | -40 ยฐC bis +85 ยฐC / -40 ยฐF bis +185 ยฐF | |||
| Wandhalter | AC40-008 | |||
